untergebracht auf der Rückplatine.
im Funkamateur 9 und 10 von 1989 beschrieben.
|

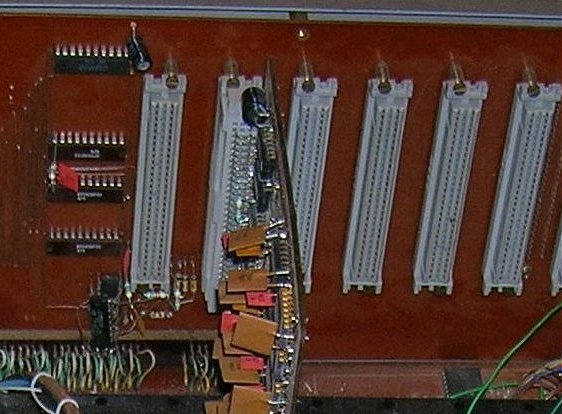

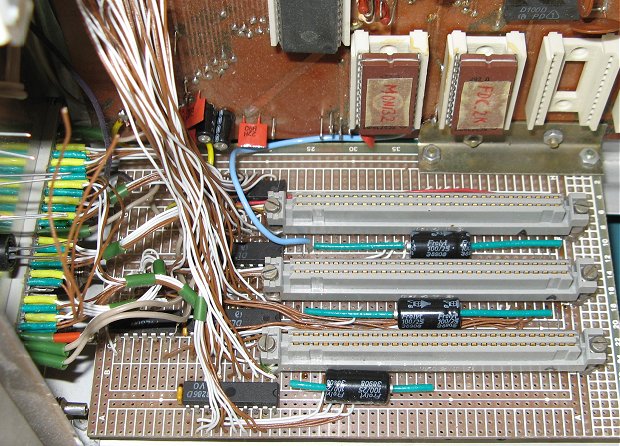

Bustreiber zwischen Systembus und Rückverdrahtung, untergebracht auf der Rückplatine. |
|
|
|
|
| Alfred Schreier | Johann Spannenkrebs |

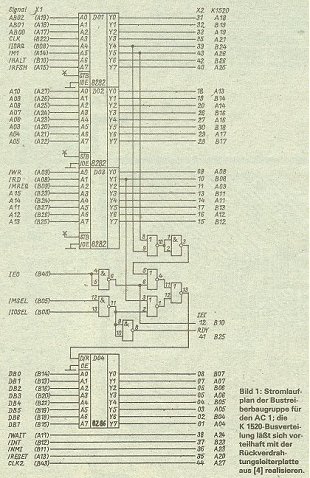

Auch als getrennte Platine machbar, wie hier im Funkamateur 9 und 10 von 1989 beschrieben. |
|
|
|

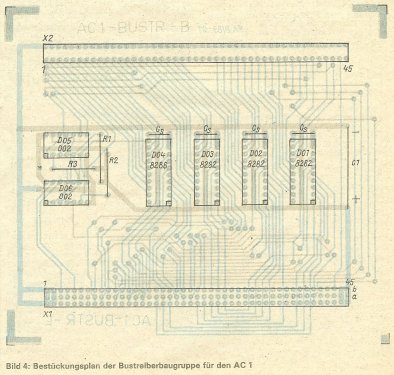

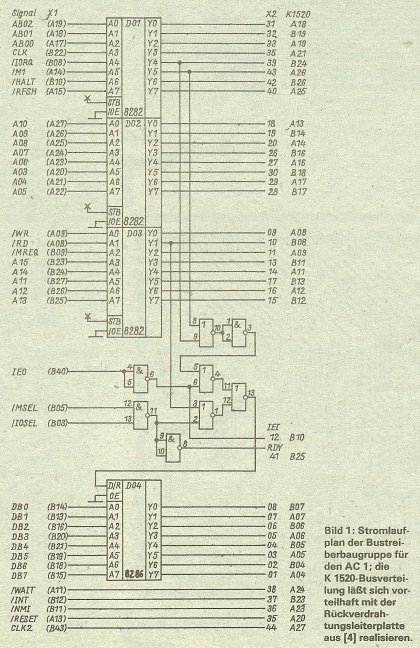

| Schaltplan | Bestückungsplan |
|
|
|

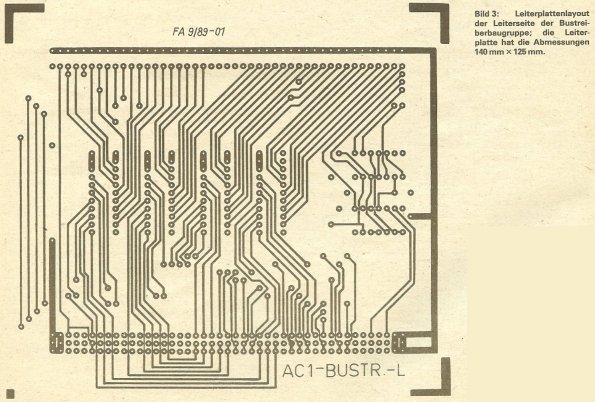

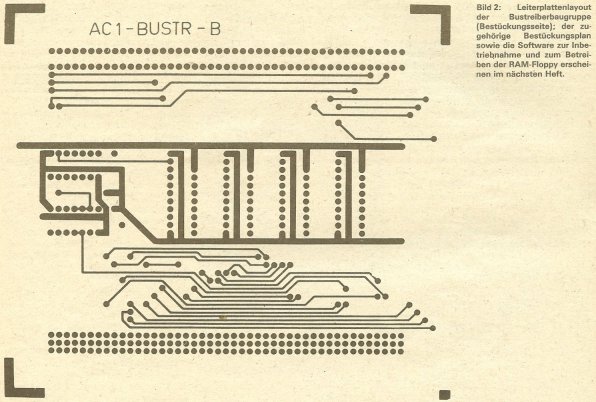

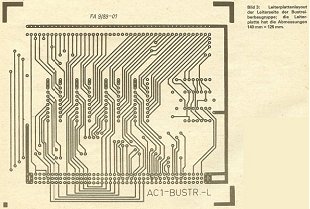

| Bauelementeseite | Leiterseite |
| Eine andere Möglichkeit war den Treiber zwischen CPU und Grundplatine zu setzen. Dies wurde von H.Venzke im Funkamateur 04/90 beschrieben. | |
|
|
|

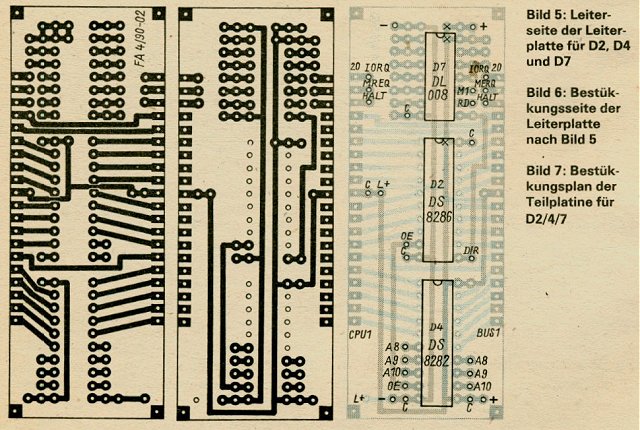

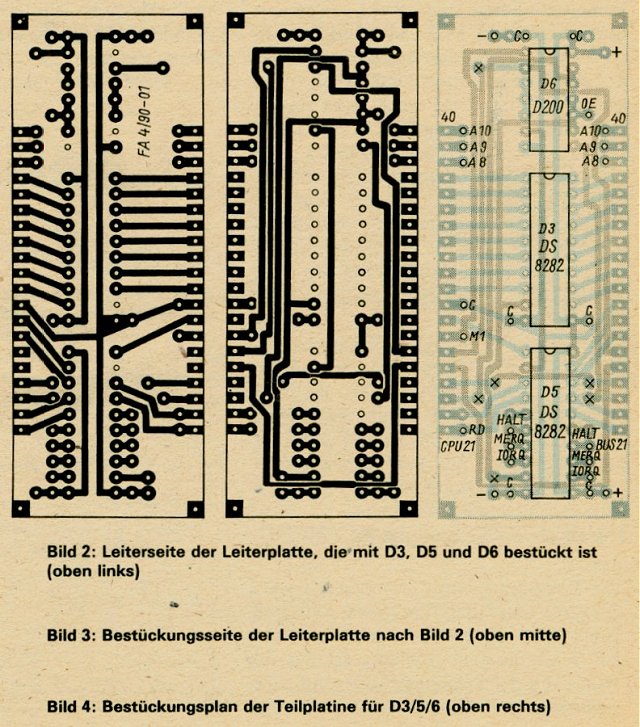

| Leiterplattenentwürfe | |
|
|
|

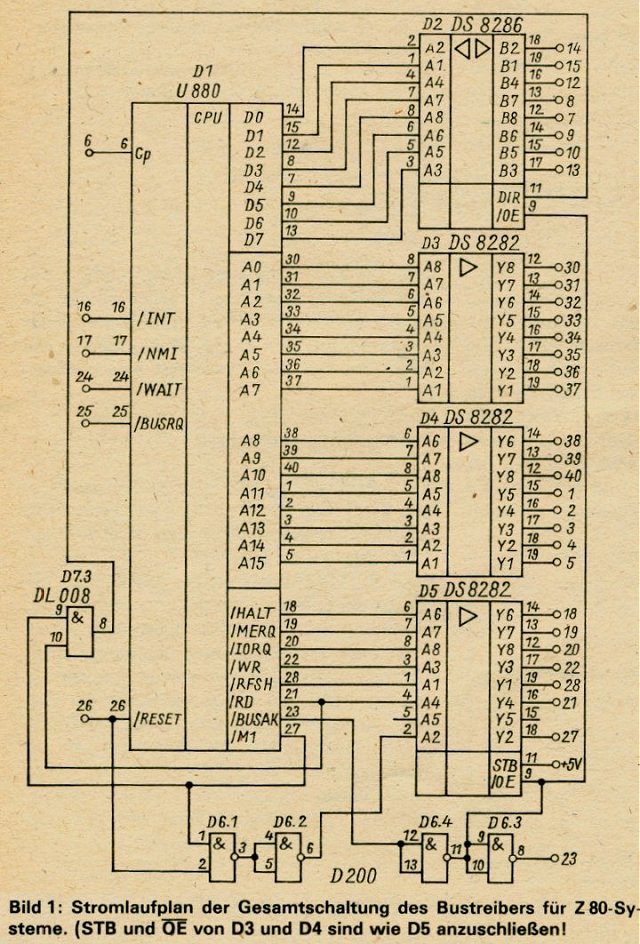

| Schaltplan | |

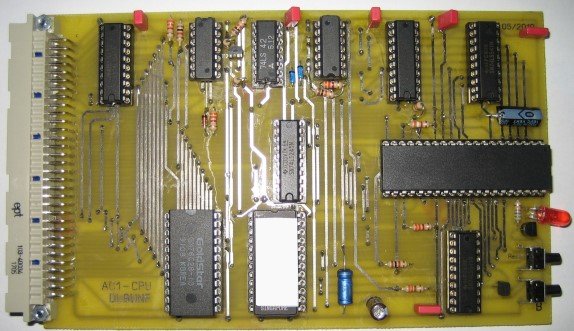

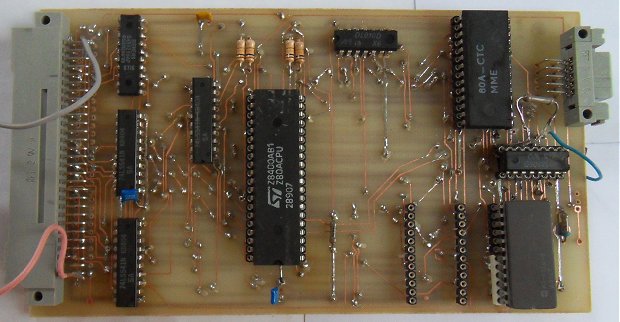

| Eine weitere Variante war bei Neuaufbau der CPU-Platine den Treiber gleich dort zu plazieren. Es gibt eben mehrere Möglichkeiten das Problem zu lösen. | |
|
|
|
| Gunar Hänke | Dietmar Badtke |
