Funkamateur 05/88



Ersatz des U 202 D durch U 224 D im Arbeitsspeicher des "AC1"

Aus heutiger Sicht erscheint die Verwendung von U 202 D als RAM-Speicher in Mikrorechnern nicht mehr gerechtfertigt. Besonders günstig für den "AC1" ist der Einsatz von Schaltkreisen des Typs U 224 D. Es sind statische CMOS-RAMs mit einer Organisation von 1 K x 4 Bit, [1].
Es sind also nur noch zwei Schaltkreise für ein KByte erforderlich. Alle gleichartigen Adreß- und Steuereingänge der U 224 (A0 bis A7, CS, WE) werden verbunden und an die entsprechenden Lötaugen der U 202 herangeführt. Die Datenanschlüsse D0 bis D3 der U 224 legt man an die Anschlüsse DI der U 202 D. Dabei ist die Zuordnung gleichgültig. Die Lötaugen der Anschlüsse DO der U 202 können unbelegt bleiben. Die beschriebene Maßnahme führt zu einer erheblichen Entlastung des Netzteils (+5 V), da die Stromaufnahme der U 224 D sehr gering ist.

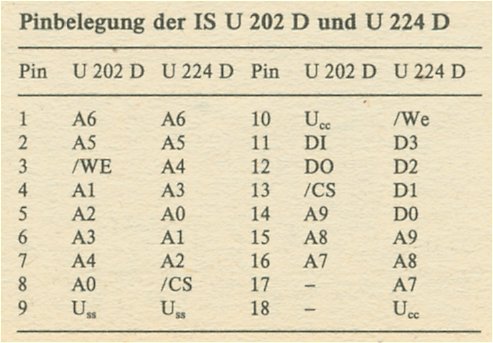

Praktisch habe ich die U 224 D auf einer kleinen Subplatine über dem Platz der U 202 D angeordnet. Der Vollständigkeit halber sind die Anschlußbelegungen der genannten Schaltkreise nach [2] aufgeführt.

U. Kraus

Literatur

[1] Thiele, G.: Amateurreihe electronica 236 "Digitale Halbleiterspeicher",
Militärverlag der DDR, Berlin 1987, 2. Auflage, S.102/3
[2] Schubert, K.-H.: Elektronisches Jahrbuch 1988,
Militärverlag der DDR, Berlin 1987, 1. Auflage,
2. US (Anschlußbelegung RAM-Speicher)

37 KByte
Pinbelegung
